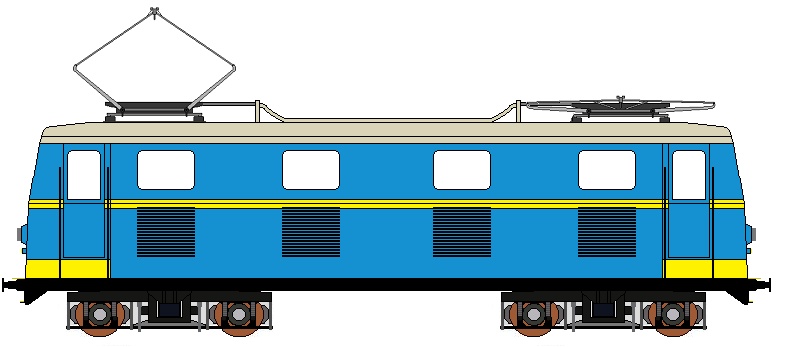

Bekijk de Lokfiche  Bekijk de Foto

Algemeen

   Aantal: 3

   Draaistelindeling: Bo-Bo

   Totaal gewicht: 84 ton

   Nummering: 2801 - 2803

   Oude nummering: 120.001 - 120.003

   Nominaal vermogen: 1985 kW

   Continue vermogen: 1620 kW

   Werkspanning: 3kV

   Maximum snelheid: 130 km/h

   Maximum tonnage per as: 21 ton

   Maximum kracht bij optrekken: 196 kN

   Minimum boogstraal: 125 m

   Wieldiameter: 1262 mm


Mechanisch gedeelte

   Constructeur: Baume et Marpent

   Bouwjaar: 1949

   Remming: Oerlikon rem

   Bogie: De locomotief is uitgerust met Baume et Marpent-bogies zonder wiegbalg met een centrale spil.
De primaire ophanging van de bogies bestaat uit schroefveren, de secundaire uit bladveren.


Elektrisch gedeelte

   Constructeur elektrisch gedeelte: ACEC/SEM

   Tractiemotoren: CFV 729 950V
        Aantal: 4
        Doorlopend vermogen: 405 kW

   Ophanging: op de neus

   Transmissie: Aandrijving met tandwielen van ACEC bediend door een nokkenas van Jeumont Heidmann



   Hulpapparatuur

   Ventilator voor koeling tractiemotor: 2 CT16 ventilatoren werkzaam op 3kV

   Compressor: 2 Oerlikon 2A200 compressoren

   Batterij: NiCD batterij van 72V met een capaciteit van 80Ah

   Generator voor batterijlading: CV266 generator die 80V levert.


Voornaamste afmetingen

   Totale lengte: 17180 mm

   Hoogte van de rail tot het dak: 3730mm

   Afstand tussen de ophangingen: 8500 mm

   Afstand tussen de wielen: 3500 mm

   Afstand tussen buffer en de ophanging: 4340 mm
