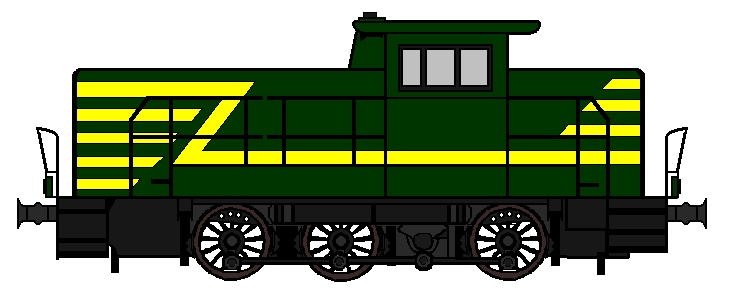

Algemeen

   Aantal: 40

   Draaistelindeling: C

   Totaal gewicht: 56 ton

   Nummering: 7336 - 7375

   Normaal vermogen: 450 kW

   Tankinhoud: 3000 l

   Smeerolie: 920 l

   Water om de motor te koelen: 650 l

   Zand: 480 kg

   Maximum snelheid: 30 km/h (rangeerregime), 60 km/h (lijnregime)

   Maximum kracht bij optrekken: 137 kN

   Minimum boogstraal: 75 m

   Wieldiameter: 1262 mm


Mechanisch gedeelte

   Constructeur: BN

   Bouwjaar: 1973 - 1974

   Remming: Automatische en directe OERLIKON rem met LST1 verdeler met remkranen type FD1 en FV4. De Westinghouse compressor van het type 242 VBZ wordt aangedreven door riemen. Er zijn 2 persluchtreservoirs met een totale capaciteit van 500 liter.

   Besturingsinstallatie: 2 pneumatische bedieningen in de cabine met waakinrichting. Het tractiewiel heeft 5 standen en werkt op een versnellingsklep die een servomotor aanstuurt. De servo stuurt de versnelling van de motor, de cilinder van de vulklep en de turbotransmissie


Dieselmotor

   Constructeur dieselmotor: Cockerill Ougrée

   Motor Type: 6 cilinder-motor 6T240CO

   Injectie: Direct

   Vermogenregeling: Door de injectieregeling

   Starten motor: Via de elektrische Bosch starter type AL/FTB/18/72

   Nominaal vermogen:  550 kW

   Maximum Rotatiesnelheid: 950 tr/min

   Rotatiesnelheid op nullast: 475 tr/min

   Cilinders:
        Aantal: 6
       Plaatsing: In lijn
       Uitboring: 241.3 mm
       Loop: 304.8 mm

   Volledige massa: 8.950 ton

   Inspuitingsdruk: 280 bar

   Gemiddelde druk: 8.46 bar

   Gemiddelde snelheid van de zuiger: 9.65 m/s

   Maximum koppel: 628 daNM


   Overbrenging

   Constructeurs: Voith en Cockerill-Ougrée

   Type: Turbo-transmissie van Voith type L 217 U met een Cockerill keerkoppeling die 1 snelheidsgamma heeft.

   Werkingswijze: De Voith turbo-transmissie heeft 3 snelheidstrappen, die verwezenlijkt worden door 2 koppelomvormers en een hydraulische koppeling. De Cockerill keerkoppeling bevat:
        - Een rijrichtingsveranderingsinstallatie
        - 1 stel rechte tandwielen die zorgt voor het 60km/u gamma
        - 1 stel rechte tandwielen om de valse as aan te drijven

   Aandrijvingswijze assen: Het tangwerk omvat 2 krukken op de valse as van de keerkoppeling en 6 valse assen


Voornaamste afmetingen

   Totale lengte: 11170 mm

   Breedte: 3050 mm

   Hoogte van de rail tot het dak: 4280 mm
