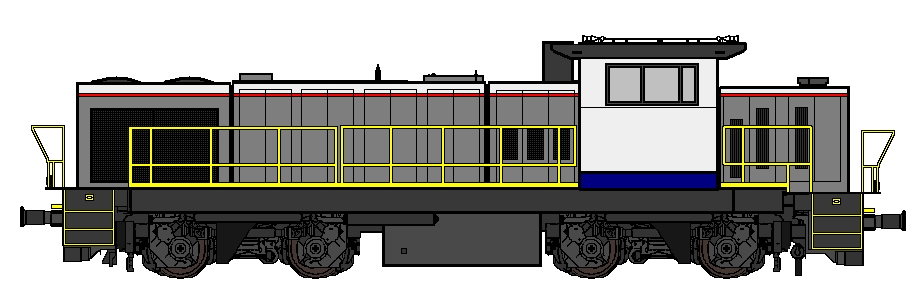

Algemeen

   Aantal: 170

   Draaistelindeling: Bo-Bo

   Totaal gewicht: 87.4 ton

   Nummering: 7701 - 7870

   Normaal vermogen: 1170 kW

   Tankinhoud: 4200 l

   Smeerolie: 580 l

   Water om de motor te koelen: 600 l

   Zand: 600 kg

   Maximum snelheid: 100 km/h (reizigersregime) 60 km/h (goederenregime)

   Maximum tonnage per as: 22.07 ton

   Maximum kracht bij optrekken: 264 kN

   Minimum boogstraal: 75 m

   Wieldiameter: 1000 mm


Mechanisch gedeelte

   Constructeur: Siemens-Vossloh

   Bouwjaar: 1999 - 2005

   Remming: Directe Elektropneumatische rem van Knorr en een automatische rem. Een compressor van Knorr type SL20-5-57 wordt elektrisch aangedreven. Lucht wordt gedroogd door een luchtdroger.

   Besturingsinstallatie: De elektrische besturingsunit SIBAS 32 werkt op de snelheidsregeling van de dieselmotor en op de overbrenging.

   speciale installaties:
        HLR 7701 - 7708: afstandsbediening vanuit een seinpost in de Antwerpse haven
        HLR 7709 - 7718: afstandsbediening via draagbare ontvanger CBR + BSI koppeling
        HLR 7719 - 7728: afstandsbediening via draagbare ontvanger CBR
        HLR 7771 - 7790: ATB + indusi installatie
        HLR 7866 - 7870: ATB installatie


Dieselmotor

   Constructeur dieselmotor: ABC

   Motor Type: 6DZC-1000

   Injectie: Direct

   Vermogenregeling: Via de elektronische snelheidsregeling

   Starten motor: Via de elektrische starter van Bosh

   Nominaal vermogen:  1150 kW

   Rotatiesnelheid: 1000 tr/min

   Cilinders:
        Aantal: 6
       Plaatsing: In lijn
       Uitboring: 256 mm
       Loop: 310 mm

   Volledige massa: 10.2 ton

   Gemiddelde druk: 14.42bar

   Gemiddelde snelheid van de zuiger: 10.32 m/s


   Overbrenging

   Werkingswijze: Hydraulische Voith L4r4 overbrenging met 2 koppelomvormers voor elke rijzin. Snelheidsregeling door rangeer of lijn stand.

   Aandrijving motor: Vossloh t25 dek en cardans

   Noodhulp: Aandrijving van 3 x 400V alternators-omzetters, koelingsventilator en compressor.


Voornaamste afmetingen

   Totale lengte: 15590 mm

   Afstand tussen de ophangingen: 7700 mm

   Afstand tussen de wielen: 2400 mm

   Afstand tussen buffer en de ophanging: 3945 mm
