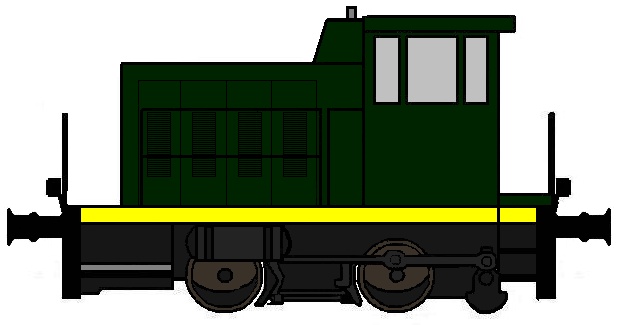

NMBS Dieselrangeer Locomotieven

Bekijk de Lokfiche  Bekijk de Geschiedenis

Algemeen

   Aantal: 10

   Draaistelindeling: B

   Totaal gewicht: 35 ton

   Nummering: 9001- 9160

   Oude Nummering: 230.001 - 230.010

   Normaal vermogen: 220 kW

   Tankinhoud: 360 l

   Smeerolie: 36 l

   Water om de motor te koelen: 170 l

   Zand: 100 kg

   Maximum snelheid:  gamma1: 20 km/h , gamma2: 35 km/h (rangeerregime) 40 km/h (lijnregime)

   Maximum kracht bij optrekken: 96 kN (gamma 1) 46 kN (gamma 2)

   Minimum boogstraal: 25 m

   Wieldiameter: 920 mm


Mechanisch gedeelte

   Constructeur: Cockerill-Ougrée

   Bouwjaar: 1961

   Remming: Directe OERLIKON rem met omkeerder ABV1 en remkraan van het type Fd1r. Een westinghouse compressor van het type W242VBZ is aangedreven door de dieselmotor. Er zijn 3 persluchtreservoir met een totale capaciteit van 600 liter. Een handrem is werkend op elke as.

   Besturingsinstallatie: 2 pneumatische bedieningen in de cabine met waakinrichting.


Dieselmotor

   Constructeur dieselmotor: GM

   Motor Type: 12 V 71 N

   Injectie: Direct

   Vermogenregeling: Door de injectieregeling

   Starten motor: Via de elektrische Delco-Remy starter type 250 MOT 1109979/24V

   Nominaal vermogen:  245 kW

   Maximum Rotatiesnelheid: 1800 tr/min

   Cilinders:
        Aantal: 12
       Plaatsing: In lijn
       Uitboring: 108 mm
       Loop: 127 mm

   Volledige massa: 1.54 ton

   Gemiddelde druk: 6 bar

   Gemiddelde snelheid van de zuiger: 7.62 m/s

   Overbrenging

   Constructeurs: Esso-Power

   Type: koppelomvormer Twin Disc met vrij wiel type 1/500 HS 390 (koppelomvormer met reductor en omkeermechanisme).

   Werkingswijze: De koppeling met pneumatische beding verbindt de motor met de primaire as van de koppelomvormer met 3 snelheidstrappan. De secundaire as staat in verbinding met de omkeerreductor. De omkeerreductor bevat:
        - Een rijrichtingsveranderingsinstallatie
        - 2 stellen rechte tandwielen die zorgen voor de snelheidsgamma's
        - 1 stel rechte tandwielen om de valse as aan te drijven

   Aandrijvingswijze assen: Het tangwerk omvat 2 krukken op de valse as van de keerkoppeling en 4 stangen. De 2 krukken zijn motorassen


Voornaamste afmetingen

   Totale lengte: 6625 mm

   Breedte: 2780 mm

   Hoogte van de rail tot het dak: 3257 mm
