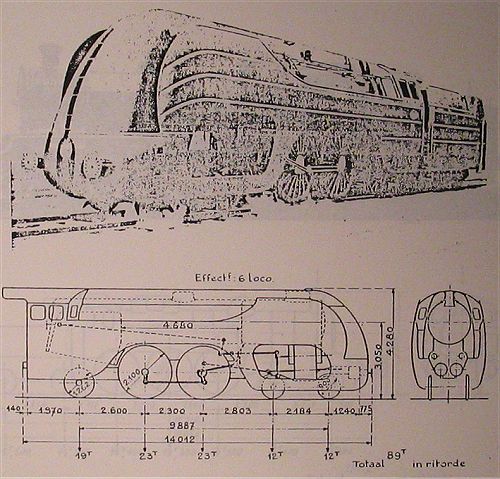

Bouwjaar: 1938
Nummering: 12.001 - 12.006
Type locomotief:    ( Atlantic )   4-4-2

Mechanisme
     Diameter van Cilinders (d) : 480 mm
     Zuigerslag (l) : 720 mm
     Diameter van Drijfwielen (D) : 2,100 m

Ketel
     Keteldruk (P) : 18  kg/cm²

     Rooster
          Lengte: 2,500 m
          Breedte: 1,480 m
          Oppervlakte (G) : 3,70

     Verwarmingsoppervlak van de vuurhaard: 16,50

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45/50 mm
               Aantal: 123
              Oppervlakte 81,50
          Grote vlampijpen
               Diameters : 125/123 mm
               Aantal: 33
               Oppervlakte 60,70

     Oppervlakte van de kookbuizen: 1,90
     Totale verwarmingsoppervlakte (S) : 160,60
     Diameters van de overhitterspijpen: 28/35  mm
     Overhittingsvlak (S1) : 63

     Ketelromp
          Gemiddelde diameter: 1,670 m
          Plaatdikte: 15 mm

     Dikte Vuurhaardplaten: 14 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 15 mm
          Pijpenplaat: 15 tot 28 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 6,990
     Volume van de stoomkamer: 2,660
     Oppervlakte van stoomafgifte: 9,92

Verhouding S/G : 43,4
Verhouding S1/S: 0,392
Gewicht lege locomotief: 89 ton
Adhesiegewicht (A): 46 ton
Verhouding T/A: 1/4,31
