Bouwjaar: 1899
Nummering: 15.001 - 15.047

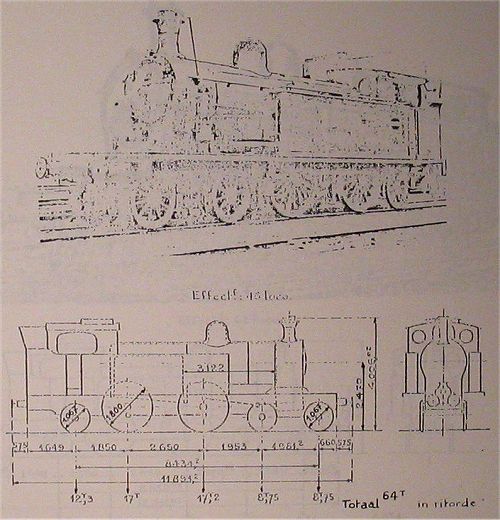

Type locomotief:    ( Atlantic )  4-4-2

Mechanisme
     Diameter van Cilinders (d) : 440 mm
     Zuigerslag (l) : 610 mm
     Diameter van Drijfwielen (D) : 1,800 m

Ketel
     Keteldruk (P) : 12,5  kg/cm²

     Rooster
          Lengte: 2,450 m
          Breedte: 1,030 m
          Oppervlakte (G) : 85,52

     Verwarmingsoppervlak van de vuurhaard: 11,75

     Pijpenbundel
               Diameters : 40/45 mm
               Aantal: 218
              Oppervlakte 85,52
     Totale verwarmingsoppervlakte (S) : 97,22

     Ketelromp
          Gemiddelde diameter: 1,324 m
          Plaatdikte: 14 mm

     Dikte Vuurhaardplaten: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 20 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige ketel: 3,530
     Volume van de stoomkamer: 1,330
     Oppervlakte van stoomafgifte: 6,10

Verhouding S/G : 38,5
Inhoud van de waterbakken: 6,5
Inhoud van de kolenbakken: 2 ton
Gewicht lege locomotief: 53,125 ton
Adhesiegewicht (A): 34,260 ton
Verhouding T/A: 1/6,42
Trekvermogen: T= 0,65 Pd²l    5 330 kg
