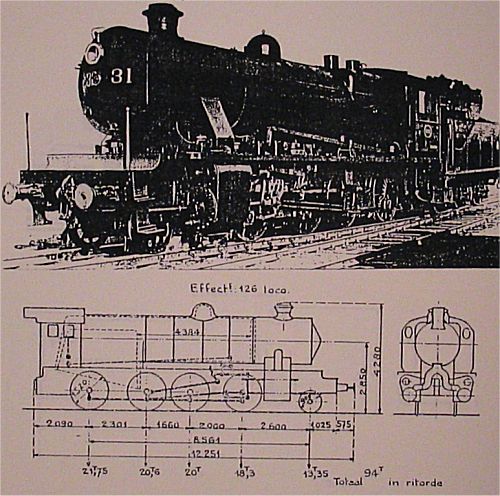

Bouwjaar: 1920, omgebouwd in 1936
Nummering: 31.001 - 31.200
Type locomotief:    ( Consilidation )  2-8-0

Mechanisme
     Diameter van Cilinders (d) : 570 mm
     Zuigerslag (l) : 711 mm
     Diameter van Drijfwielen (D) : 1,520 m

Ketel
     Keteldruk (P) : 16  kg/cm²
     Type van Vuurkist: Belapaire

     Rooster
          Lengte: 3,260 m
          Breedte: 1 m
          Oppervlakte (G) : 3,26

     Verwarmingsoppervlak van de vuurhaard: 18,23

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45/50 mm
               Aantal: 122
              Oppervlakte 75,70
          Grote vlampijpen
               Diameters : 125/133 mm
               Aantal: 35
               Oppervlakte 60,30

          Totale verwarmingsoppervlakte (S) : 154,23
     Diameters van de overhitterspijpen: 30,5/38  mm
     Overhittingsvlak (S1) : 64

     Ketelromp
          Gemiddelde diameter: 1,650 m
          Plaatdikte: 19 mm

     Dikte Vuurhaardplaten: 15 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 7,140
     Volume van de stoomkamer: 2,700
     Oppervlakte van stoomafgifte: 10,5

Verhouding S/G : 55
Verhouding S1/S: 0,216
Gewicht lege locomotief: 82,540 ton
Adhesiegewicht (A): 80,65 ton
Verhouding T/A: 1/4,9
Trekvermogen: T= 0,65 Pd²l    15 840 kg
                                       D
