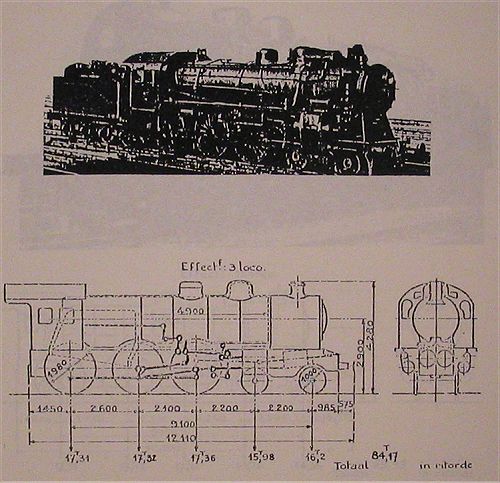

Bouwjaar: 1911
Nummering: 61.001 - 61.003
Type locomotief:    ( 10 Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders HD (d) : 460 mm
     Diameter van Cilinders LD (d') : 610 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 15  kg/cm²

     Rooster
          Lengte: 3 m
          Breedte: 1,040 m
          Oppervlakte (G) : 3,12

     Verwarmingsoppervlak van de vuurhaard: 17,59

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45/50 mm
               Aantal: 141
              Oppervlakte 97,62
          Grote vlampijpen
               Diameters : 125/133 mm
               Aantal: 26
               Oppervlakte 49,47

          Totale verwarmingsoppervlakte (S) : 146,68
     Diameters van de overhitterspijpen: 30,5/38  mm
     Overhittingsvlak (S1) : 58,80

     Ketelromp
          Gemiddelde diameter: 1,634 m
          Plaatdikte: 17,5 en 18 mm

     Dikte Vuurhaardplaten: 15 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 15 mm
          Achter en zijplaten: 15 mm
          Pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 26 mm
     Inhoud van de ritvaardige ketel: 7,150
     Volume van de stoomkamer: 2,110
     Oppervlakte van stoomafgifte: 10,22

Verhouding S/G : 52,80
Verhouding S1/S: 0,553
Gewicht lege locomotief: 77,650 ton
Adhesiegewicht (A): 51,990 ton
Verhouding T/A: 1/5,38
Trekvermogen: T= 0,65²l (pd² + p'd'²)   9 670kg
                                       D
