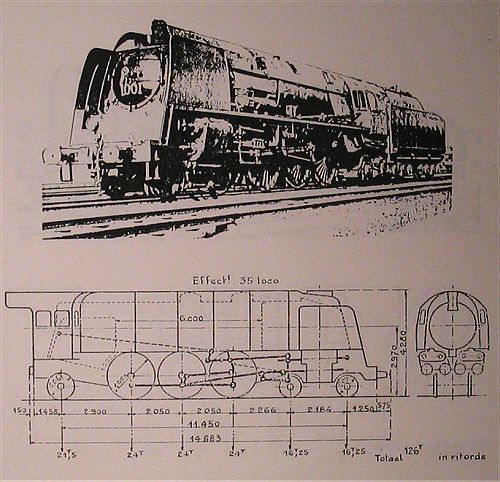

Bouwjaar: 1935
Nummering: 1.001 - 1.035
Type locomotief:    ( Pacific )   4-6-2

Mechanisme
     Diameter van Cilinders (d) : 420 mm
     Zuigerslag (l) : 720 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 18  kg/cm²

     Rooster
          Lengte: 2,275 m
          Breedte: 2,200 m
          Oppervlakte (G) : 5

     Verwarmingsoppervlak van de vuurhaard: 17,32

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 50/55 mm
               Aantal: 131
              Oppervlakte 123,40
          Grote vlampijpen
               Diameters : 128/137 mm
               Aantal: 38
               Oppervlakte 91,66

     Oppervlakte van de kookbuizen: 2,40
     Totale verwarmingsoppervlakte (S) : 234,79
     Diameters van de overhitterspijpen: 30,5/38  mm

     Ketelromp
          Gemiddelde diameter: 1,800 m
          Plaatdikte: 18 mm

     Dikte Vuurhaardplaten: 14 en 21 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 17 mm
          Achter en zijplaten: 17 mm
          Pijpenplaat: 17 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 11,290
     Volume van de stoomkamer: 3,300
     Oppervlakte van stoomafgifte: 12,50

Verhouding S/G : 46,95
Verhouding S1/S: 0,475
Gewicht lege locomotief: 114,2 ton
Adhesiegewicht (A): 72 ton
Verhouding T/A: 1/4,07
Trekvermogen: T= 2 X 0,75 Pd²l    17 319 kg
                                       D
