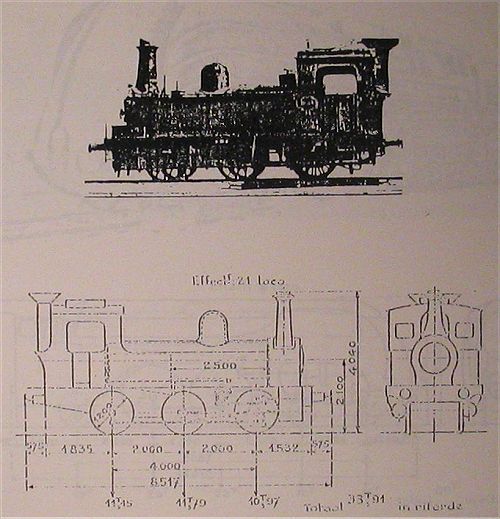

Bouwjaar: 1889
Nummering: 11.001 - 11.046
Type locomotief:    ( Bourbonnais )   0-6-0

Mechanisme
     Diameter van Cilinders (d) : 350 mm
     Zuigerslag (l) : 500 mm
     Diameter van Drijfwielen (D) : 1,200 m

Ketel
     Keteldruk (P) : 11,9  kg/cm²
     Type van Vuurkist: Belapaire

     Rooster
          Lengte: 1,830 m
          Breedte: 1,128 m
          Oppervlakte (G) : 2,06

     Verwarmingsoppervlak van de vuurhaard: 6,76

     Pijpenbundel
               Diameters : 40/45 mm
               Aantal: 147
              Oppervlakte 46,17
     Totale verwarmingsoppervlakte (S) : 52,93

     Ketelromp
          Gemiddelde diameter: 1,073 m
          Plaatdikte: 42,5 mm

     Dikte Vuurhaardplaten: 12 en 13 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14 mm
          Pijpenplaat: 14 tot 25 mm

     Dikte van pijpenplaat - Rookkast: 23 mm
     Inhoud van de ritvaardige ketel: 1,870
     Volume van de stoomkamer: 0,980
     Oppervlakte van stoomafgifte: 4,60

Verhouding S/G : 25,6
Inhoud van de waterbakken: 4
Inhoud van de kolenbakken: 1,2 ton
Gewicht lege locomotief: 27,280 ton
Adhesiegewicht (A): 33,910 ton
Verhouding T/A: 1/8,88
Trekvermogen: T= 0,95 Pd²l    3 815 kg
                                       D
