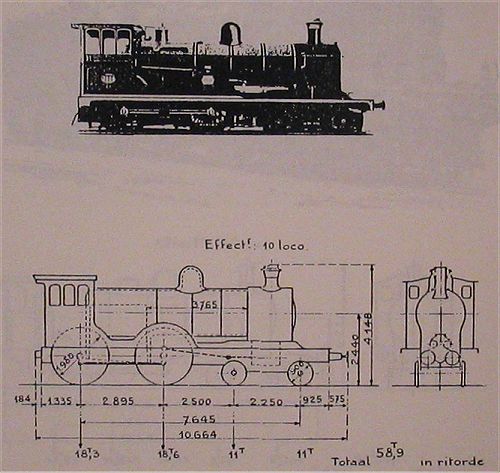

Bouwjaar: 1907
Nummering: 20.001 - 20.010
Type locomotief:    ( American )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 500 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 13,5  kg/cm²

     Rooster
          Lengte: 1,937 m
          Breedte: 1,070 m
          Oppervlakte (G) : 2,07

     Verwarmingsoppervlak van de vuurhaard: 12,21

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 40/45 mm
               Aantal: 153
              Oppervlakte 72,50
          Grote vlampijpen
               Diameters : 118/127 mm
               Aantal: 18
               Oppervlakte 25,40

          Totale verwarmingsoppervlakte (S) : 109,81
     Diameters van de overhitterspijpen: 27/34  mm
     Overhittingsvlak (S1) : 26,85

     Ketelromp
          Gemiddelde diameter: 1,427 m
          Plaatdikte: 15 mm

     Dikte Vuurhaardplaten: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 20 mm
          Achter en zijplaten: 14,5 mm
          Pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige ketel: 4,050
     Volume van de stoomkamer: 1,100
     Oppervlakte van stoomafgifte: 6,20

Verhouding S/G : 53
Verhouding S1/S: 0,245
Gewicht lege locomotief: 54 ton
Adhesiegewicht (A): 36,9 ton
Verhouding T/A: 1/5,04
Trekvermogen: T= 0,35 Pd²l    7 320 kg
                                       D
