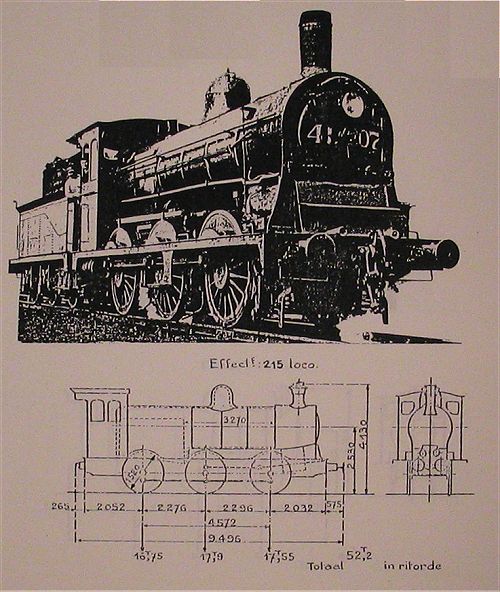

Bouwjaar: 1905
Nummering: 41.001 - 41.220
Type locomotief:    ( Bourbonnais )   0-6-0

Mechanisme
     Diameter van Cilinders (d) : 500 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,9520 m

Ketel
     Keteldruk (P) : 13,5  kg/cm²

     Rooster
          Lengte: 2,450 m
          Breedte: 1,030 m
          Oppervlakte (G) : 2,52

     Verwarmingsoppervlak van de vuurhaard: 11,03

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 40/45 mm
               Aantal: 154
              Oppervlakte 63,60
          Grote vlampijpen
               Diameters : 118/127 mm
               Aantal: 18
               Oppervlakte 21,80

          Totale verwarmingsoppervlakte (S) : 96,13
     Diameters van de overhitterspijpen: 27/34/i>  mm
     Overhittingsvlak (S1) : 21,51

     Ketelromp
          Gemiddelde diameter: 1,430 m
          Plaatdikte: 15 mm

     Dikte Vuurhaardplaten: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 20 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige ketel: 3,420
     Volume van de stoomkamer: 1,570
     Oppervlakte van stoomafgifte: 6,73

Verhouding S/G : 38,15
Verhouding S1/S: 0,224
Gewicht lege locomotief: 48,4 ton
Adhesiegewicht (A): 52,5 ton
Verhouding T/A: 1/5,48
Trekvermogen: T= 2 X 0,65 Pd²l    9 530 kg
                                       D
