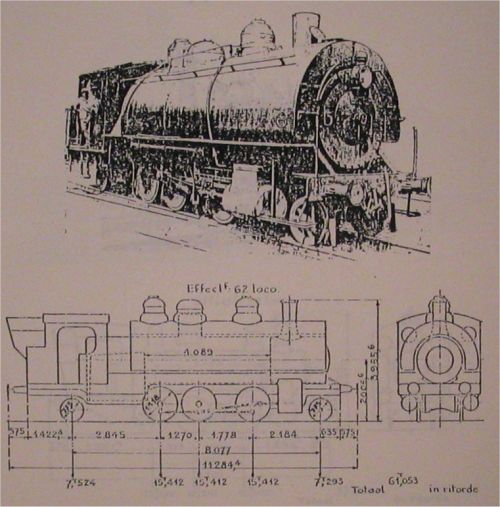

Bouwjaar: 1917
Nummering: 57.001 - 57.062
Type locomotief:    ( Prairie  )   2-6-2

Mechanisme
     Diameter van Cilinders (d) : 432 mm
     Zuigerslag (l) : 610 mm
     Diameter van Drijfwielen (D) : 1,118 m

Ketel
     Keteldruk (P) : 12,63  kg/cm²

     Rooster
          Lengte: 1,740 m
          Breedte: 0,813 m
          Oppervlakte (G) : 1,41

     Verwarmingsoppervlak van de vuurhaard: 9,76

     Pijpenbundel
               Diameters : 45/50 mm
               Aantal: 211
              Oppervlakte 2,11
     Totale verwarmingsoppervlakte (S) : 131,76

     Ketelromp
          Gemiddelde diameter: 1,524 m
          Plaatdikte: 16 mm

     Dikte Vuurhaardplaten: 14 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 27mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 4,3
     Volume van de stoomkamer: 2,38
     Oppervlakte van stoomafgifte: 6,75

Verhouding S/G : 93,5
Inhoud van de waterbakken: 9,467
Inhoud van de kolenbakken: 2,495 ton
Gewicht lege locomotief: 45,476 ton
Adhesiegewicht (A): 46,236 ton
Verhouding T/A: 1/5,53
Trekvermogen: T= 0,65 Pd²l    8 350 kg
                                       D
