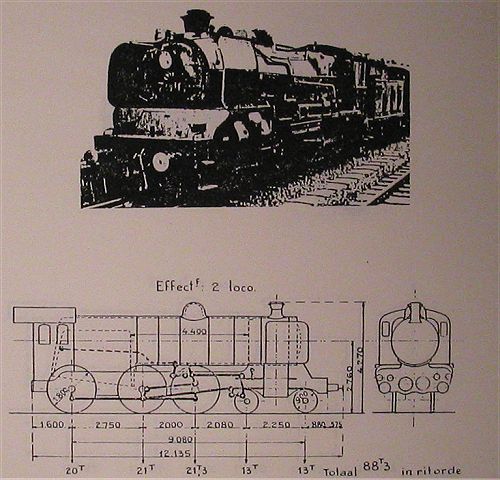

Bouwjaar: 1934
Nummering: 7.016 - 7.028
Type locomotief:    ( 10 Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 400 mm
     Diameter van Cilinders LD (d') : 600 mm
     Zuigerslag (l) : 640 mm
     Diameter van Drijfwielen (D) : 1,800 m

Ketel
     Keteldruk (P) : 16  kg/cm²
     Type van Vuurkist: Belpaire

     Rooster
          Lengte: 3,030 m
          Breedte: 1,019 m
          Oppervlakte (G) : 3,08

     Verwarmingsoppervlak van de vuurhaard: 17,40

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45/50 mm
               Aantal: 122
              Oppervlakte 76
          Grote vlampijpen
               Diameters : 125/133 mm
               Aantal: 30
               Oppervlakte 60,48

     Totale verwarmingsoppervlakte (S) : 153.85
     Diameters van de overhitterspijpen: 30,5/35  mm
     Overhittingsvlak (S1) : 73,5

     Ketelromp
          Gemiddelde diameter: 1,600 m
          Plaatdikte: 19 mm

     Dikte Vuurhaardplaten: 15 en 18 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 7
     Volume van de stoomkamer: 2,350
     Oppervlakte van stoomafgifte: 9,80

Verhouding S/G : 52
Verhouding S1/S: 0,343
Gewicht lege locomotief: 79,632 ton
Adhesiegewicht (A): 62,3 ton
Verhouding T/A: 1/5,71
Trekvermogen: T= 0,65l (pd² + p'd'²)    10 900 kg
                                       D
