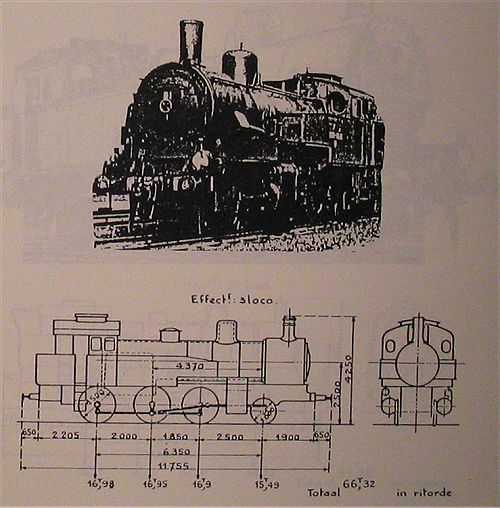

Bouwjaar: 1906, 1913, 1914
Nummering: 9591 - 9593
Type locomotief:    ( Mogul  )   2-6-0

Mechanisme
     Diameter van Cilinders (d) : 525 of 540 mm
     Zuigerslag (l) : 630 mm
     Diameter van Drijfwielen (D) : 1,500 m

Ketel
     Keteldruk (P) : 12  kg/cm²

     Rooster
          Lengte: 1,750 m
          Breedte: 0,990 m
          Oppervlakte (G) : 1,73

     Verwarmingsoppervlak van de vuurhaard: 8,80

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 41/46 mm
               Aantal: 120
              Oppervlakte 67,60
          Grote vlampijpen
               Diameters : 125/133 mm
               Aantal: 18
               Oppervlakte 30,8

          Totale verwarmingsoppervlakte (S) : 107,20
     Diameters van de overhitterspijpen: 29/36  mm
     Overhittingsvlak (S1) : 32,83

     Ketelromp
          Gemiddelde diameter: 1,374 m
          Plaatdikte: 13 mm

     Dikte Vuurhaardplaten: 14 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14 mm
          Pijpenplaat: 14 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 24 mm
     Inhoud van de ritvaardige ketel: 4,522
     Volume van de stoomkamer: 1,520
     Oppervlakte van stoomafgifte: 8,640

Verhouding S/G : 62
Verhouding S1/S: 0,316
Inhoud van de waterbakken: 7
Inhoud van de kolenbakken: 2,5 ton
Gewicht lege locomotief: 52 ton
Adhesiegewicht (A): 50,830 ton
Verhouding T/A: 1/5,32
Trekvermogen: T= 0,65pd²l    9 550 kg
                                       D
